Comprensión de los componentes del diagrama de piezas de la soldadora MIG

Conocer las piezas de su soldador MIG es clave para una mayor seguridad y una mejor soldadura. Un diagrama de piezas de una soldadora MIG muestra cada componente y su función, lo que le ayudará a solucionar problemas o actualizar su soldadora.

Incluye la fuente de alimentación, el alimentador de alambre, la pistola de soldar , el gas de protección y el cable de conexión a tierra. La fuente de energía activa la soldadura, el alimentador de alambre mueve el alambre de soldadura a la pistola y la pistola funde el alambre para unir metales. El gas protector protege la soldadura y el cable de conexión a tierra completa el circuito.

Comprender estas partes a través del diagrama le permite administrar su soldador de manera efectiva, resolver problemas rápidamente y mejorar su trabajo.

Continúe leyendo y consulte el diagrama de piezas del soldador MIG para mejorar sus habilidades de soldadura.

Descripción general de un soldador MIG

Una soldadora MIG , también conocida como soldadora de gas inerte de metal, es un tipo de máquina de soldar que utiliza un carrete de alambre para crear un arco eléctrico que funde y une dos piezas de metal. La soldadura MIG es una técnica de soldadura popular que se utiliza en diversas industrias, incluidas la automoción, la construcción y la fabricación.

Ventajas de la soldadura MIG

La soldadura MIG tiene varias ventajas sobre otros tipos de soldadura. Es una técnica de soldadura rápida y eficiente que se puede utilizar en una variedad de metales, incluidos aluminio, acero y acero inoxidable. La soldadura MIG produce una soldadura limpia y precisa, lo que la hace ideal para soldar materiales delgados.

La soldadura MIG es una técnica de soldadura versátil que se puede utilizar para una variedad de aplicaciones, incluida la soldadura de piezas de automóviles, la reparación de maquinaria y la fabricación de estructuras metálicas. Con el equipo y la capacitación adecuados, puede dominar la soldadura MIG y producir soldaduras de alta calidad en una variedad de metales.

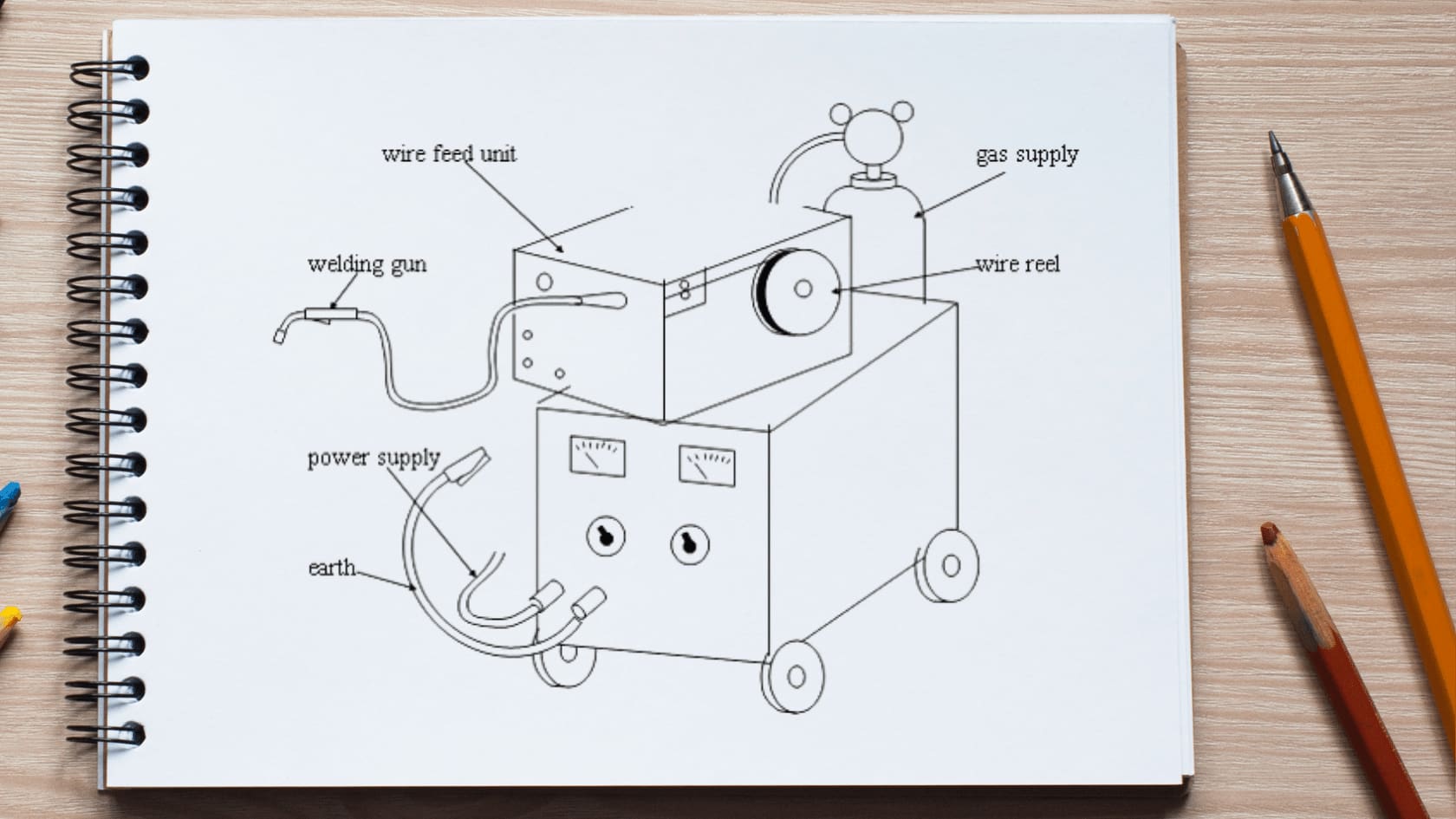

Componentes clave de una soldadora MIG: un diagrama ilustrado

Foto tomada de: https://www.en.hongky.com/mig-welding-equipment-and-principles

La soldadura MIG es un proceso de soldadura popular que se utiliza para unir metales. Los componentes básicos de una soldadora MIG incluyen una fuente de energía, un alimentador de alambre, una pistola de soldar y una abrazadera de tierra. La fuente de energía proporciona la corriente eléctrica necesaria para crear el arco, mientras que el alimentador de alambre alimenta el alambre a través de la pistola de soldar. La pistola de soldar se utiliza para dirigir el cable y crear el arco, mientras que la pinza de tierra se utiliza para completar el circuito eléctrico.

1. Fuente de energía

La fuente de energía es el corazón del soldador MIG. Es responsable de generar la corriente eléctrica que se utiliza para crear el arco entre el alambre de soldadura y la pieza de trabajo. La fuente de alimentación puede ser un transformador o un inversor y, por lo general, se clasifica en amperios.

2. Alimentador de alambre

El alimentador de alambre es responsable de alimentar el alambre de soldadura a través de la pistola de soldar y dentro del baño de soldadura. Consta de un motor, un rodillo impulsor y una bobina de alambre. El alimentador de alambre es controlado por la máquina de soldar y se puede ajustar para controlar la velocidad y la cantidad de alambre que se alimenta al baño de soldadura.

3. Pistola de soldar MIG

La pistola de soldar es la parte del soldador MIG que el soldador sostiene y utiliza para crear el arco entre el alambre de soldadura y la pieza de trabajo. Consta de un gatillo, una boquilla y una punta de contacto. El gatillo controla el flujo de electricidad al alambre de soldadura, mientras que la boquilla y la punta de contacto controlan el flujo de gas protector.

4. Regulador de gas

El regulador de gas es responsable de regular el flujo de gas protector que se utiliza para proteger el baño de soldadura de la contaminación. Consta de un manómetro, un regulador y un caudalímetro. El manómetro mide la presión del gas en el cilindro, mientras que el regulador y el caudalímetro controlan el flujo de gas hacia la pistola de soldar.

5. Abrazadera de tierra

La pinza de tierra es responsable de conectar la pieza de trabajo a la máquina de soldar. Consta de una abrazadera que se fija a la pieza de trabajo y un cable que se conecta a la máquina de soldar. La abrazadera de tierra asegura que la corriente eléctrica fluya a través de la pieza de trabajo y complete el circuito de soldadura.

Accesorios y aditamentos comunes para soldadoras MIG

Cuando se trata de soldadura MIG, diversos accesorios y aditamentos pueden mejorar la funcionalidad de su soldadora MIG. Estos accesorios pueden ayudar a que su proceso de soldadura sea más fácil, más eficiente y más preciso. En esta sección, analizaremos algunos de los accesorios y aditamentos más comunes para soldadoras MIG.

Alambre de soldadura: los accesorios más esenciales para la soldadura Mig

Uno de los accesorios más imprescindibles para la soldadura MIG es el alambre de soldadura. El alambre de soldadura es el material que se utiliza para crear la soldadura. Se alimenta a través de la pistola MIG y se funde para formar la soldadura. El alambre de soldadura viene en diferentes tamaños y materiales, según el tipo de metal que esté soldando.

Otro accesorio importante para la soldadura MIG es la punta de contacto . La punta de contacto es la parte de la pistola MIG que entra en contacto con el alambre de soldadura. Se encarga de llevar la corriente de soldadura al alambre y guiarlo hasta la soldadura. La punta de contacto debe reemplazarse periódicamente para garantizar una soldadura uniforme y uniforme.

Un alimentador de alambre es otro accesorio que puede usarse para mejorar la funcionalidad de su soldadora MIG. El alimentador de alambre es responsable de alimentar el alambre de soldadura a través de la pistola MIG. Puede conectarse a la soldadora MIG o usarse como una unidad separada. Un alimentador de alambre puede ayudar a que el proceso de soldadura sea más eficiente y preciso.

Un gas de protección es otro accesorio que se utiliza habitualmente en la soldadura MIG. El gas protector se utiliza para proteger la soldadura de la contaminación y la oxidación. Normalmente es una mezcla de argón y dióxido de carbono. El gas protector se alimenta a través de la pistola MIG junto con el alambre de soldadura.

Obtenga más información sobre cuál es el mejor gas protector utilizado para la soldadura MIG en esta guía detallada.

Finalmente, una boquilla es un accesorio que puede usarse para mejorar la calidad de su soldadura. La boquilla es la parte de la pistola MIG que dirige el gas protector hacia la soldadura. Puede estar fabricado de diferentes materiales, como cobre o latón, y se presenta en diferentes tamaños y formas. La boquilla debe limpiarse y reemplazarse periódicamente para garantizar una soldadura limpia y consistente.

Mantenimiento y solución de problemas de piezas de soldadora MIG

El mantenimiento regular es vital para mantener su soldadora MIG en óptimas condiciones. A continuación se ofrecen algunos consejos de mantenimiento a seguir:

• Mantenga limpia la soldadora: el polvo y los residuos pueden acumularse en la superficie de la soldadora y causar daños a las piezas internas. Utilice un paño suave para limpiar la superficie del soldador con regularidad.


• Inspeccione el sistema de alimentación de alambre: el sistema de alimentación de alambre es uno de los componentes más críticos de una soldadora MIG. Revise los rodillos de alimentación de alambre, los tubos guía y el revestimiento en busca de daños o desgaste. Reemplace cualquier pieza dañada inmediatamente.


• Verifique el flujo de gas: El flujo de gas es fundamental para una soldadura de calidad. Asegúrese de que el cilindro de gas esté lleno y que el regulador esté ajustado a la presión correcta. Verifique si hay fugas o daños en la manguera de gas.


• Inspeccione el revestimiento de la pistola: El revestimiento de la pistola es responsable de alimentar el alambre de soldadura desde el carrete a la pistola. Revise el revestimiento en busca de torceduras o daños y reemplácelo si es necesario.


• Reemplace la punta de contacto: La punta de contacto es responsable de transferir la corriente de soldadura al alambre. Compruebe la punta en busca de daños o desgaste y reemplácela si es necesario.



Si tiene algún problema con su soldadora MIG, consulte el diagrama de piezas para identificar el componente específico que causa el problema.

A continuación se ofrecen algunos consejos para solucionar problemas comunes:

• Mala calidad de la soldadura: Verifique el sistema de alimentación de alambre, el flujo de gas y la punta de contacto. Asegúrese de que el cable se alimente correctamente y que el flujo de gas esté ajustado a la presión correcta. Reemplace la punta de contacto si es necesario.


• Burnback: El burnback ocurre cuando el alambre de soldadura se fusiona con la punta de contacto. Verifique el sistema de alimentación de alambre y asegúrese de que el alambre se esté alimentando correctamente. Reemplace la punta de contacto si es necesario.


• Problemas con la alimentación de alambre: verifique que el sistema de alimentación de alambre no esté torcido o dañado. Asegúrese de que el cable se alimente correctamente y que los rodillos estén ajustados a la tensión correcta.



¿Cómo se utiliza una soldadora MIG paso a paso?

Si es nuevo en la soldadura MIG, utilizar una soldadora MIG por primera vez puede parecer desalentador. Sin embargo, con la orientación adecuada, puedes aprender a utilizar un soldador MIG paso a paso. Aquí hay un desglose de los pasos involucrados:

1. Prepare la pieza de trabajo: antes de comenzar a soldar, asegúrese de que la pieza de trabajo esté limpia y libre de óxido, pintura o residuos. Esto ayudará a asegurar una soldadura fuerte.


2. Configure el soldador: configure el soldador MIG de acuerdo con las instrucciones del fabricante. Por lo general, esto implica configurar la velocidad de alimentación del alambre y el voltaje a los niveles apropiados para su pieza de trabajo.


3. Prepare el alambre: Pase el alambre de soldadura a través de la máquina y dentro de la pistola de soldar. Asegúrese de que el cable esté correctamente asentado en los rodillos y en la pistola.


4. Póngase equipo de seguridad: Póngase su equipo de seguridad, incluido un casco para soldar , guantes y ropa protectora.


5. Coloque la pistola: Coloque la pistola de soldar en un ángulo de 90 grados con respecto a la pieza de trabajo. Sostenga el arma con ambas manos y apoye los brazos contra el cuerpo para lograr estabilidad.


6. Comience a soldar: apriete el gatillo de la pistola para iniciar el flujo de gas y alambre. Mueva la pistola lentamente a lo largo de la junta, manteniendo una distancia constante de la pieza de trabajo. Continúe soldando hasta haber completado la unión.


7. Termine la soldadura: una vez que haya completado la unión, suelte el gatillo y espere a que el alambre deje de alimentarse. Deje que la soldadura se enfríe antes de quitar cualquier abrazadera o accesorio.



¿Cuáles son las tres ventajas de la soldadura MIG?

La soldadura MIG, también conocida como soldadura por arco metálico con gas (GMAW), es un proceso de soldadura que ofrece varias ventajas sobre otras técnicas de soldadura. A continuación se detallan tres beneficios principales de la soldadura MIG:

1. Alta velocidad de soldadura: la soldadura MIG permite una soldadura rápida y eficiente, lo que la hace adecuada para producciones de gran volumen. El proceso está automatizado, lo que significa que el soldador puede concentrarse en otras tareas mientras la máquina realiza la soldadura. Esto hace que la soldadura MIG sea una opción popular para industrias que requieren producción de alta velocidad.


2. Versatilidad: La soldadura MIG es uno de los métodos de soldadura más versátiles, ya que se puede realizar de forma semiautomática o totalmente automática y en una variedad de materiales como acero, acero inoxidable, hierro fundido, magnesio y aluminio. Esto lo convierte en una opción popular para industrias que requieren soldar diferentes materiales.


3. Soldaduras de alta calidad: la soldadura MIG produce soldaduras de alta calidad con mayor velocidad. Durante la soldadura, el soldador utiliza un soplete para alimentar continuamente un electrodo de alambre calentado consumible y gas protector. El gas protector protege la soldadura de la contaminación atmosférica, lo que da como resultado soldaduras limpias, fuertes y duraderas. Esto hace que la soldadura MIG sea una opción popular para industrias que requieren soldaduras de alta calidad.


Conclusión

En conclusión, comprender el diagrama de piezas de la soldadora MIG es esencial para una operación y mantenimiento efectivos de su máquina de soldar. El diagrama proporciona una representación visual precisa de los distintos componentes y su disposición en una soldadora MIG. Al comprender las diferentes partes de una soldadora MIG y sus funciones, podrá solucionar y reparar cualquier problema que pueda surgir durante la soldadura.

El alimentador de alambre es uno de los componentes más críticos de una soldadora MIG, responsable de entregar el alambre de soldadura al soplete. Un mecanismo de alimentación accionado por motor alimenta con precisión el alambre a una velocidad controlada, lo que garantiza una alimentación suave y continua, lo que reduce las posibilidades de atascos de alambre o inconsistencias en el cordón de soldadura.

La punta de contacto de la pistola de soldar es otra parte vital del soldador MIG, que suministra la energía del arco eléctrico al electrodo. Normalmente, esta punta de contacto está unida al polo positivo de la fuente de energía y la pieza de trabajo está unida al polo negativo. Al encender el arco se completará el circuito y la corriente de soldadura pasará a través de la punta de contacto de la pistola de soldar hasta el electrodo.

El diagrama de piezas de la soldadora MIG también incluye otros componentes esenciales como la boquilla de gas, el difusor de gas, el cabezal del soplete y la fuente de energía. Cada una de estas piezas desempeña un papel fundamental en el proceso de soldadura y debe recibir el mantenimiento correcto para lograr un rendimiento óptimo.

Preguntas frecuentes

¿Cuáles son las partes de la soldadura MIG?

La soldadura MIG utiliza una pistola de soldar que introduce un electrodo de alambre en el baño de soldadura. El electrodo de alambre sirve como material de relleno que se funde y fusiona con el metal base. La pistola de soldar también emite un gas protector que protege la soldadura de la contaminación atmosférica. Un soldador MIG normalmente consta de una fuente de energía, un alimentador de alambre, una pistola de soldar y un cilindro de gas.

¿Qué hay dentro de una soldadora MIG?

Dentro de una soldadora MIG, encontrará un transformador o un inversor que convierte la potencia de entrada al voltaje y corriente de soldadura adecuados. El alimentador de alambre es responsable de alimentar el electrodo de alambre desde el carrete a la pistola de soldar. La pistola de soldar contiene la punta de contacto, la boquilla y el difusor que controlan el electrodo de alambre y el gas protector. El cilindro de gas contiene el gas protector que protege la soldadura de la contaminación atmosférica.

¿Qué necesita un soldador MIG?

Para operar una soldadora MIG, necesitará una fuente de energía, un alimentador de alambre, una pistola de soldar, un cilindro de gas y un electrodo de alambre. También necesitará el equipo de seguridad adecuado, incluido un casco de soldadura, guantes de soldadura y ropa protectora.

¿Qué tipo de gas se utiliza con una soldadora Mig?

La soldadura MIG suele utilizar una mezcla de argón y dióxido de carbono o argón puro como gas protector. La elección del gas de protección depende del tipo de metal que se va a soldar y de las condiciones de soldadura.

¿Cómo se reinicia una soldadora MIG?

Para restablecer una soldadora MIG, debe apagar la fuente de alimentación, desconectar la máquina y esperar unos minutos. Esto permitirá que los condensadores se descarguen y reinicie la máquina. También debe verificar el sistema de alimentación de alambre, el flujo de gas y la conexión a tierra para asegurarse de que estén funcionando correctamente.
